■ システム概要 ■
防犯センサーとカードリーダー、電気錠、カメラを組み合わせた防犯システムです。
防犯センターなどでより多くの防犯機器を管理するシステムです。
また、同じパソコンで電気錠・オートドア・照明などの制御も出来ます。

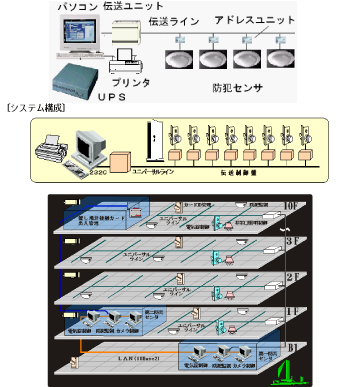

■ システム構成 ■
各フロアに設置された各種の機器をＬＡＮ，ユニバーサルライン，ＲＳ４８５で接続し
約１０００点のＩ／Ｏの監視制御を省配線のできる機器で構築しています。

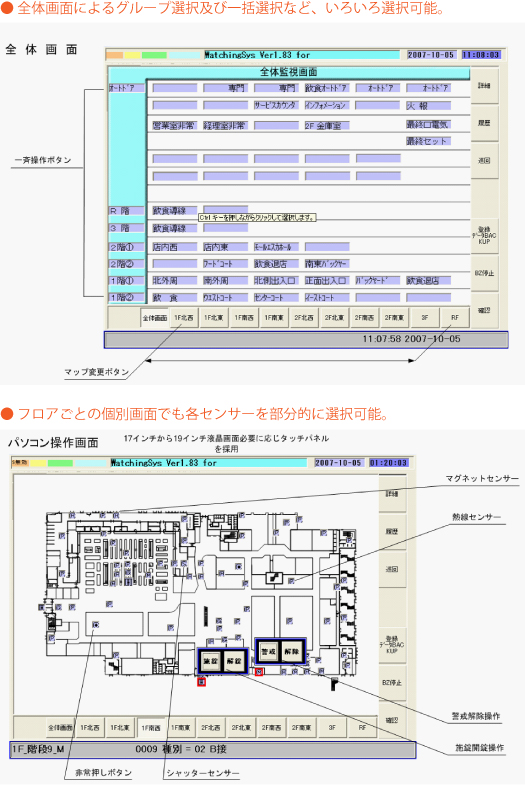

■ 運用画面 ■
大型施設総合防犯設備の資料は、コチラからダウンロードできます。 |
 |
■ システム概要 ■
防犯センサーとカードリーダー、電気錠、カメラを組み合わせた防犯システムです。
防犯センターなどでより多くの防犯機器を管理するシステムです。
また、同じパソコンで電気錠・オートドア・照明などの制御も出来ます。
■ システム構成 ■
各フロアに設置された各種の機器をＬＡＮ，ユニバーサルライン，ＲＳ４８５で接続し
約１０００点のＩ／Ｏの監視制御を省配線のできる機器で構築しています。
■ 運用画面 ■
大型施設総合防犯設備の資料は、コチラからダウンロードできます。 |
|
 |
ＩＲ投光器付で、夜間や暗闇での撮影が可能 |
■ 特 長 ■
 |

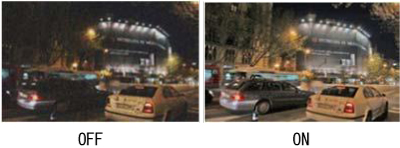

赤外線照射による乱反射を被写体に合わせて調整する機能でより安定した映像を映し出します。 |
 |

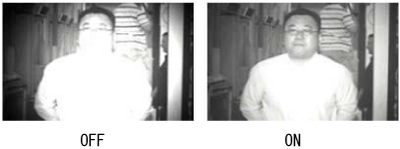

低照度下で発生するノイズを抑制します。 |
 |
逆光等の明暗差が大きな場所でも暗いところは明るく、明るいところは暗くし、鮮明かつ自然な映像を映し出します。 |
■ スペック ■
品 名 |
ＫＩＲ－０４０Ｈ |
IRLED照射距離 |
30ｍ |
撮像素子 |
1/3 SONY 960H Ex-view |
ｽﾏｰﾄＩＲﾌｧﾝｸｼｮﾝ |
ON |
走査方式 |
2:1インターレース |
ﾌﾟﾗｲﾊﾞｼｰﾏｽｷﾝｸﾞ |
4ケ所設定可能 |
同期方式 |
内部同期 |
装着レンズ |
6mFixed Lens |
有効画素数 |
ＮＴＳＣ 52万画素 |
最低被写体照度 |
0.1Lux日中/0Lux夜間 |
信号方式 |
ＮＴＳＣ |
IR LED作動 |
ON(1Lux)/OFF(5Lux) |
解像度 |
700TVライン |
LEDの数量 |
40個 |
映像出力 |
1.0Vp－p 75Ω |
Wave Lengh |
850nm |
S/N比 |
50db以上 |
防塵・防水性 |
IP65 |
ホワイトバランス |
ATW |
電源電圧 |
DC12V 700mA （Max） |
逆光補正 |
ATR |
使用可能周囲温度 |
-10℃～+50℃ |
ﾉｲｽﾞﾘﾀﾞｸｼｮﾝ |
2DNR |
重 量 |
約430ｇ |
ハウジング型赤外線防犯カメラＫＩＲ－０４０の資料は、コチラからダウンロードできます。 |
|
 |
高性能CCDカメラに赤外線照明を内蔵し、 |
■ 特 長 ■
低照度条件で発生するノイズ及びゴースト現象を効率的に減少させ、３Ｄは夜間・屋外の
劣悪な環境下でも常時鮮明なイメージを提供します。
低照度状況の中でPicture frameを遅くし、カメラ感度をアップすることで優れたイメージを提供
背景が極端に明るい場所や、逆光でも被写体の状況に応じて映像を明るくします
既存の赤外線カメラは近距離に強いＬＥＤ光で事物が飽和され、物体や顔等の正確な認識が
難しかったが本機能の搭載によりリアルタイムで変化する環境に合わせて、どんな環境の中でも
被写体を識別可能です
ＩＲの明るさ調整を容易にできるため、探索したい距離に合わせて最適な映像を具現します
逆光等の明暗差が大きな場所でも、暗いところは明るく、明るいところは暗くし、
鮮明かつ自然な映像を映し出します。
■ スペック ■
品 名 |
ＳＴＩＲ－０８０ＨＶＦ |
モーション検知 |
4ケ所設定可能 |
信号方式 |
ＮＴＳＣ |
ﾌﾟﾗｲﾊﾞｼｰﾏｽｷﾝｸﾞ |
8ケ所設定可能 |
撮影素子 |
1/3 SONY Super |
搭載レンズ |
3.6～16㎜ DCﾊﾞﾘﾌｫｰｶﾙ |
有効画素数 |
ＮＴＳＣ 41万画素 |
映像出力 |
1.0Vp-p 75Ω（BNC） |
同期方式 |
内部同期 |
IR LED搭載数 |
30個 |
水平解像度 |
550TVライン |
IR LED波長 |
850nm |
ガンマ補正 |
0.45 |
IR LED照射距離 |
20m（屋外） |
最低被写体照度 |
0.4Lux日中（ｶﾗｰ） |
IR LED寿命 |
約20,000時間 ※約5年 |
S/N比 |
50db以上 |
IR LED自動作動 |
ON(1Lux)/OFF(5Lux) |
ホワイトバランス |
ATW/Indoor/Outdoor |
電源/電圧 |
DC12V 400mA |
逆光補正 |
BLC,HLC/ON,OFF |
動作周囲温度 |
-10℃～+45℃ |
Day/Nightモード |
Auto/Color/Forced to BW |
動作周囲湿度 |
90%以下（結露なし） |
ﾉｲｽﾞﾘﾀﾞｸｼｮﾝ |
3DNR |
重 量 |
0.9㎏ |
OSD |
YES |
外形寸法 |
143.4㎜×107.2㎜ |
ﾜｲﾄﾞﾀﾞｲﾅﾐｯｸ |
Indoor/Outdoor/Off |
防塵・防水性 |
IP66準拠 バンダル使用 |
屋外型赤外線ドームカメラＫＴＤ－１２０ＨＶｉの資料は、コチラからダウンロードできます。 |
|
 |
高性能CCDカメラに赤外線照明を内蔵、 |
■ 特 長 ■
低照度条件で発生するノイズ及びゴースト現象を効率的に減少させ、３Ｄは夜間・屋外の
劣悪な環境下でも常時鮮明なイメージを提供します。
低照度状況の中でPicture frameを遅くし、カメラ感度をアップすることで優れたイメージを提供
背景が極端に明るい場所や、逆光でも被写体の状況に応じて映像を明るくします
既存の赤外線カメラは近距離に強いＬＥＤ光で事物が飽和され、物体や顔等の正確な認識が
難しかったが本機能の搭載によりリアルタイムで変化する環境に合わせて、どんな環境の中でも
被写体を識別可能です
ＩＲの明るさ調整を容易にできるため、探索したい距離に合わせて最適な映像を具現します
逆光等の明暗差が大きな場所でも、暗いところは明るく、明るいところは暗くし、
鮮明かつ自然な映像を映し出します。
■ スペック ■
品 名 |
STIR－０８０HVF |
モーション検知 |
4ケ所設定可能 |
信号方式 |
ＮＴＳＣ |
ﾌﾟﾗｲﾊﾞｼｰﾏｽｷﾝｸﾞ |
8ケ所設定可能 |
撮影素子 |
1/3 SONY Super |
搭載レンズ |
3.6～16㎜ DCﾊﾞﾘﾌｫｰｶﾙ |
有効画素数 |
ＮＴＳＣ 41万画素 |
映像出力 |
1.0Vp-p 75Ω（BNC） |
同期方式 |
内部同期 |
IR LED搭載数 |
90個 |
水平解像度 |
550TVライン |
IR LED波長 |
850nm |
ガンマ補正 |
0.45 |
IR LED照射距離 |
50m～60m（屋外） |
最低被写体照度 |
0.4Lux日中（ｶﾗｰ） |
IR LED寿命 |
約20,000時間 ※約5年 |
S/N比 |
50db以上 |
IR LED自動作動 |
ON(1Lux)/OFF(5Lux) |
ホワイトバランス |
ATW/Indoor/Outdoor |
電源/電圧 |
DC12V 1500mA（Max） |
デジタルズーム |
ON/OFF |
動作周囲温度 |
-10℃～+50℃ |
逆光補正 |
BLC/HLC/OFF |
動作周囲湿度 |
90%以下（結露なし） |
Day/Nightモード |
Auto/Color/Forced to BW |
重 量 |
1.48㎏ |
ﾉｲｽﾞﾘﾀﾞｸｼｮﾝ |
3DNR |
外形寸法 |
146.2(W)×102(H)×420(D) |
OSD |
YES |
防塵・防水性 |
IP65準拠 |
ﾜｲﾄﾞﾀﾞｲﾅﾐｯｸ |
Indoor/Outdoor/Off |
オプション |
|
ハウジング型赤外線カメラSTIR－０８０HVFの資料は、コチラからダウンロードできます。 |
|
 |
 |
 |
 |
|
HD-SDI |
HD-SDI |
HD-SDI |
HD-SDI |
 |
Full HD （1920×1080P/30ｆｐｓ） |
■ 特 長 ■
① |
HD-SD出力方式２００万画素メガピクセル屋外防雨赤外線カメラ |
② |
HD-SDI方式のメガピクセル監視カメラは、ネットワークを利用したＩＰメガピクセル監視カメラとは異なり、アナログ監視カメラと同じ同軸ケーブル(高周波タイプ)を利用するためトラフィックによる影響やリスクを考慮する必要がありません |
③ |
アナログ監視カメラの施工や保守ノウハウを生かせます。 |
④ |
映像素子は、プログレッシブスキャン方式Panasonic 1/3 2Mega CMOSセンサを搭載 |
⑤ |
高解像度(1280×720)で滑らかな(30fps)映像を提供いたします。 |
⑥ |
高周波タイプの同軸ケーブル(5C-FB)を利用する場合最大100mまで伝送が可能です。 |
⑦ |
100mを超える場合リピーターが必要です。 |
■ スペック ■
映像素子 |
1/3ｲﾝﾁﾌﾟﾛｸﾞﾚｯｼﾌﾞ |
IR LRD波長 |
85nm |
有効画素数 |
210万画素 |
IR照射距離 |
30m |
走査方式 |
ﾌﾟﾛｸﾞﾚｯｼﾌﾞｽｷｬﾝ方式 |
IR LED寿命 |
約20.000時間以上 |
同期方式 |
内部同期 |
IR LED自動作動 |
ON(1Lux)/OFF(5Lux) |
S/N比 |
50db以上（AGC OFF) |
モーション検知 |
OFF/ON （4エリア） |
最低照度 |
カラー：0.01Lux |
マスキング |
OFF/ON （32エリア） |
水平TVR |
1000TVライン |
レンズ |
ﾒｶﾞﾋﾟｸｾﾙ3.6㎜ |
解像度 |
1920×1080P/30fps |
電源 |
DC12V |
映像出力 |
HD－SDI出力/CVBS |
電流 |
230mA(640mA/IR ON時) |
OSD |
ﾎﾟｰﾀﾌﾞﾙｼﾞｮｲｽﾃｨｯｸ |
動作周囲温度 |
-10℃～+50℃ |
WDR |
屋内/屋外/OFF |
動作周囲湿度 |
90%以下（結露なし） |
DNR |
2NDNR |
重量 |
0.43㎏ |
IR LRD数 |
40個 |

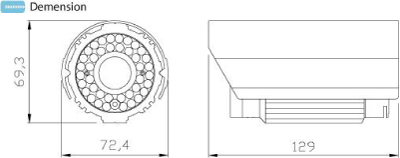

外形サイズ |
72.4（W）×69.3（H） |
ＫＨＤＢ－ＫＩＲ０４０－２０の資料は、コチラからダウンロードできます。 |
|
 |
Full HD （1920×1080P/30ｆｐｓ） |
■ 特 長 ■
① |
HD-SD出力方式２００万画素メガピクセル屋外防雨赤外線カメラ |
② |
HD-SDI方式のメガピクセル監視カメラは、ネットワークを利用したＩＰメガピクセル監視カメラとは異なり、アナログ監視カメラと同じ同軸ケーブル(高周波タイプ)を利用するためトラフィックによる影響やリスクを考慮する必要がありません |
③ |
アナログ監視カメラの施工や保守ノウハウを生かせます。 |
④ |
映像素子は、プログレッシブスキャン方式Panasonic 1/3 2Mega CMOSセンサを搭載 |
⑤ |
高解像度(1280×720)で滑らかな(30fps)映像を提供いたします。 |
⑥ |
高周波タイプの同軸ケーブル(5C-FB)を利用する場合最大100mまで伝送が可能です。 |
⑦ |
100mを超える場合リピーターが必要です。 |
■ スペック ■
映像素子 |
1/3ｲﾝﾁﾌﾟﾛｸﾞﾚｯｼﾌﾞ |
IR LRD波長 |
85nm |
有効画素数 |
210万画素 |
IR照射距離 |
30m |
走査方式 |
ﾌﾟﾛｸﾞﾚｯｼﾌﾞｽｷｬﾝ方式 |
IR LED寿命 |
約20.000時間以上 |
同期方式 |
内部同期 |
IR LED自動作動 |
ON(1Lux)/OFF(5Lux) |
S/N比 |
50db以上（AGC OFF) |
モーション検知 |
OFF/ON （4エリア） |
最低照度 |
カラー：0.01Lux |
マスキング |
OFF/ON （32エリア） |
水平TVR |
1000TVライン |
電源・電流 |
12V・850mA |
解像度 |
1920×1080P/30fps |
レンズ |
3.5～16㎜3ﾒｶﾞﾋﾟｸｾﾙ |
映像出力 |
HD－SDI出力/CVBS出力 |
防雨対策 |
IP66 |
OSD |
ﾎﾟｰﾀﾌﾞﾙｼﾞｮｲｽﾃｨｯｸ |
動作周囲温度 |
-10℃～+50℃ |
WDR |
屋内/屋外/OFF |
動作周囲湿度 |
90%以下（結露なし） |
DNR |
ﾃﾞｼﾞﾀﾙﾉｲｽﾞﾘﾀﾞｸｼｮﾝ |
重量 |
1.2㎏ |
IR LRD数 |
50個 |
外形サイズ |
92.8（W）×128.8（H） |
ＫＨＤＢ－Ｅ０５０ＶＦ－２０の資料は、コチラからダウンロードできます。 |
|
 |
Full HD （1920×1080P/30ｆｐｓ） |
■ 特 長 ■
① |
HD-SD出力方式２００万画素メガピクセル屋外防雨赤外線カメラ |
② |
HD-SDI方式のメガピクセル監視カメラは、ネットワークを利用したＩＰメガピクセル監視カメラとは異なり、アナログ監視カメラと同じ同軸ケーブル(高周波タイプ)を利用するためトラフィックによる影響やリスクを考慮する必要がありません |
③ |
アナログ監視カメラの施工や保守ノウハウを生かせます。 |
④ |
映像素子は、プログレッシブスキャン方式Panasonic 1/3 2Mega CMOSセンサを搭載 |
⑤ |
高解像度(1280×720)で滑らかな(30fps)映像を提供いたします。 |
⑥ |
高周波タイプの同軸ケーブル(5C-FB)を利用する場合最大100mまで伝送が可能です。 |
⑦ |
100mを超える場合リピーターが必要です。 |
■ スペック ■
映像素子 |
1/3ｲﾝﾁﾒｶﾞﾋﾟｸｾﾙ |
IR LRD波長 |
85nm |
有効画素数 |
210万画素 |
IR照射距離 |
30m |
走査方式 |
ﾌﾟﾛｸﾞﾚｯｼﾌﾞｽｷｬﾝ方式 |
IR LED寿命 |
約20.000時間以上 |
同期方式 |
内部同期 |
IR LED自動作動 |
ON(1Lux)/OFF(5Lux) |
S/N比 |
50db以上（AGC OFF) |
モーション検知 |
OFF/ON （4エリア） |
最低照度 |
カラー：0.01Lux |
マスキング |
OFF/ON （32エリア） |
水平TVR |
1000TVライン |
電源・電流 |
12V・350mA |
解像度 |
1920×1080P/30fps |
レンズ |
3.5～16㎜3ﾒｶﾞﾋﾟｸｾﾙ |
映像出力 |
HD－SDI出力/CVBS出力 |
防雨対策 |
IP66 |
OSD |
ﾎﾟｰﾀﾌﾞﾙｼﾞｮｲｽﾃｨｯｸ |
動作周囲温度 |
-10℃～+50℃ |
WDR |
屋内/屋外/OFF |
動作周囲湿度 |
90%以下（結露なし） |
DNR |
ﾃﾞｼﾞﾀﾙﾉｲｽﾞﾘﾀﾞｸｼｮﾝ |
重量 |
1.2㎏ |
IR LRD数 |
30個 |
外形サイズ |
92.8（W）×128.8（H） |
ＫＨＤＢ－１２０ＶＦｉ－２０の資料は、コチラからダウンロードできます。 |
|
|
Full HD （1920×1080P/30ｆｐｓ） |
■ 特 長 ■
① |
HD-SD出力方式２００万画素メガピクセル屋外防雨赤外線カメラ |
② |
HD-SDI方式のメガピクセル監視カメラは、ネットワークを利用したＩＰメガピクセル監視カメラとは異なり、アナログ監視カメラと同じ同軸ケーブル(高周波タイプ)を利用するためトラフィックによる影響やリスクを考慮する必要がありません |
③ |
アナログ監視カメラの施工や保守ノウハウを生かせます。 |
④ |
映像素子は、プログレッシブスキャン方式Panasonic 1/3 2Mega CMOSセンサを搭載 |
⑤ |
高解像度(1280×720)で滑らかな(30fps)映像を提供いたします。 |
⑥ |
高周波タイプの同軸ケーブル(5C-FB)を利用する場合最大100mまで伝送が可能です。 |
⑦ |
100mを超える場合リピーターが必要です。 |
■ スペック ■
品 名 |
KHDS-STIR080HVF-20 |
モーション検知 |
4ケ所設定可能 |
水平TVライン |
1000TVライン |
ﾌﾟﾗｲﾊﾞｼｰﾏｽｷﾝｸﾞ |
32ケ所設定可能 |
撮影素子 |
1/3ｲﾝﾁﾌﾟﾛｸﾞﾚｯｼﾌﾞ |
搭載レンズ |
3.5～16㎜3ﾒｶﾞﾋﾟｸｾﾙ |
有効画素数 |
210万画素 |
映像出力 |
HD－SDI出力/CVBS出力 |
同期方式 |
内部同期 |
IR LED搭載数 |
90個 |
解像度 |
1920×1080P/30fps |
IR LRD波長 |
85nm |
ＡＣＥ |
適応型ｺﾝﾄﾗｽﾄｴﾝﾊﾝｻｰ |
IR照射距離 |
50m（屋外） |
最低被写体照度 |
0.1Lux日中（ｶﾗｰ） |
IR LED寿命 |
約20.000時間以上 |
S/N比 |
50db以上 |
IR LED自動作動 |
ON(1Lux)/OFF(5Lux) |
ホワイトバランス |
ATW/Indoor/Outdoor |
電源/電圧 |
DC12V 1600mA |
デジタルズーム |
ON/OFF |
動作周囲温度 |
-10℃～+50℃ |
逆光補正 |
BLC/HLC/OFF |
動作周囲湿度 |
90%以下（結露なし） |
Day/Nightモード |
Auto/Color/Forced to BW |
重 量 |
1.48㎏ |
ﾉｲｽﾞﾘﾀﾞｸｼｮﾝ |
3DNR |
外形寸法 |
146.2（W）×102（H） |
OSD |
英語 |
防塵・防水性 |
IP66準拠 |
ﾜｲﾄﾞﾀﾞｲﾅﾐｯｸ |
Indoor/Outdoor/Off |
オプション |
ﾋｰﾀｰ・温度ｾﾝｻｰ・RS485 |
ＫＨＤＢ－STIR０８０VF－２０の資料は、コチラからダウンロードできます。 |
|
 |
コンパクトボディに最新機能満載 |
■ 特 長 ■
録画した映像の中から指定したエリアで変化があった画像を自動的に検索が可能！
犯行証拠摘出が短時間で対応できます！
ファンレス設計により、事務所等設置の際に音が気になりません
ＰＣ無料ソフト・モバイルフォンからのアクセスでいつでも映像閲覧が可能
最新のＨ．２６４方式の映像圧縮技術を採用
高圧縮・高品質で劣化の少ない映像を長時間録画可能です
■ スペック ■
|
品番 |
Ｒ－４０７ |
Ｒー８０７ |
Ｒ－１６７０ |
ビデオ |
入力 |
４（ＢＮＣ） |
８（ＢＮＣ） |
１６（ＢＮＣ） |
出力 |
１（ＢＮＣ） １（ＶＧＡ） |
|||
オーディオ |
入力/出力 |
2/1（ＲＣＡ） |
||
記録 |
圧縮方式【映像】 |
Ｈ．２６４ |
||
圧縮方式【音声】 |
ＡＤＰＣＭ |
|||
フレームレート |
NTSC 60fps/D１ |
120fps/D１ |
||
モード |
マニュアル・スケジュール・アラーム・モーション |
|||
表示 |
解像度 |
NTSC ７２０×４８０ |
||
フレームレート |
３０ｆｐｓ Max |
|||
デジタルズーム |
２倍・４倍 |
|||
ストレージ |
ＨＤＤ |
SATA3.5HDD １基 【最大2ＴＢ】 |
SATA3.5HDD 1基 【最大2TB】 |
|
外付けHDD ｅ-SATA 1基【最大2ＴＢ】 |
||||
バックアップ |
USB 2.0 |
|||
アラーム |
入力/出力 |
4 【入力】 1【出力】 |
8【入力】 1【出力】 |
|
ネットワーク |
プロトコル |
TCP/IP，HTTP，PPPoE，DHCP，DDNS，FTP，TSP |
||
遠隔操作 |
ライブ/設定/再生/バージョンアップ |
|||
Station |
ＰＣ/モバイルフォン/ＰＤＡフォン【ｉＰｈｏｎｅ/アンドロイド】 |
|||
コントロール |
シリアルポート |
ＲＳ４８５ |
||
信頼性 |
システム回復 |
自動電源ＯＮ・自動録画開始 |
||
セキュリティ |
４権限/１８ユーザー |
|||
重量 |
|
２㎏（ＨＤＤ除く） |
||
外形寸法 |
|
３２０（Ｗ）×２１０（Ｄ）×５０（Ｈ）㎜ |
||
電源 |
|
ＤＣ１２Ｖ |
||
消費電力 |
|
２４Ｗ Ｍａｘ |
３０Ｗ Ｍａｘ |
|
DVR R407 R807 R1607の資料は、コチラからダウンロードできます。 |
|
 |
H．２６４ハイプロファイル方式を採用 |
■ 特 長 ■
① |
HD-SDI映像入力標準SMPTE２９２M準拠【１０８０ｐ/７２０ｐ】 |
② |
カメラ解析度【１０８０ｐ/７２０ｐ】 |
③ |
最大６TB【３TB×２HDD】内蔵可能 |
④ |
リアルタイム・マルチチャンネル再生 |
⑤ |
CMSソフト付属 |
⑥ |
音声４入力１出力・アラーム４入力１出力 |
⑦ |
HDMIとVGAビデオ出力装備 |
⑧ |
PTZ【プリセット】制御 |
⑨ |
モバイル・ウェブページ対応【ｉＰｈｏne，Ａｎｄｏｒｏｉｄ，ｉＰａｄ】 |
■ スペック ■
項 目 |
説 明 |
|
録画 |
スピード |
30fps【1080p】/60fps【720p】 |
解像度 |
1080p/720p |
|
映像入力 |
映像入力チャンネル |
4CH (BNC) |
映像入力信号 |
HD-SDI (SMPTE 292M) |
|
映像出力 |
メインモニター |
HDMI×１ |
解像度 |
1920x1080(P), 1920x1080(I), 1280x720(P), 1440x900 |
|
サブモニター |
VGA×１ |
|
音声 |
入力/出力 |
4/1 |
アラーム |
入力/出力 |
4/1 |
表示 |
マルチスクリーン |
1画面 ，4画面 |
映像 |
画像圧縮方式 |
H.264 |
録画画質 |
Highest / High / Normal / Low |
|
| 録画モード | ｽｹｼﾞｭｰﾙ / 通常 / ｲﾍﾞﾝﾄ (モーション, アラーム, ビデオロス) |
|
記録媒体 |
HDD |
Max. 6TB (3TB x 2 HDD) |
コネクター |
USB / RS-485 |
2 USB port / PTZ カメラ, PTZコントローラーインターフェース |
| モーション検知 | エリア/レベル |
22 x 15検知枠・5段階 |
システム |
PTZ制御 |
Various PTZ camera プロットコール / |
アップデート |
USB / Network |
|
S.M.A.R.T. |
HDD異常自動検知 |
|
アラーム |
入力 |
モーション検知 / センサ入力 / ビデオロス |
通知 |
自動Eﾒｰﾙ,遠隔ﾒｯｾｰｼ,ブザー, |
|
検索 |
モード |
イベント・サムネイル・日時・カレンダー |
バックアップ |
ファイルフォーマット |
DVR format |
メディア |
DVD / USB / ネットワーク |
|
ネットワーク |
タイプ |
Static IP, DHCP, DDNS |
BaseｰT |
10/100/1000 Mbps |
|
ブラウザ |
CMS, ブラウザモニタリング機能, モバイルウェブページ機能 |
|
使用条件 |
温度0~45°C, 湿度 5~85% |
|
外形寸法 / 重量 (別途： HDD) |
350(W) X 260(D) X 70(H)mm / 4 kg |
|
電源 |
AC 100V - 220V (50Hz / 60Hz) / DC12V アダプター |
|
KHDVR－０４３０Lの資料は、コチラからダウンロードできます。 |
|
 |
H．２６４ハイプロファイル方式を採用 |
■ 特 長 ■
① |
HD-SDI映像入力標準SMPTE２９２M準拠【１０８０ｐ/７２０ｐ】 |
② |
カメラ解析度【１０８０ｐ/７２０ｐ】対応 カメラごとのフレーム対応可能 |
③ |
最大２４TB【３TB×８HDD】内蔵可能 |
④ |
リアルタイム・マルチチャンネル再生 |
⑤ |
CMSソフト付属 |
⑥ |
音声１６入力１出力・アラーム１６入力２出力 |
⑦ |
HDMIVGA×１ VGA×１ スポット×１ ビデオ出力装備 |
⑧ |
PTZ【プリセット】制御 |
⑨ |
モバイル・ウェブページ対応【ｉＰｈｏne，Ａｎｄｏｒｏｉｄ，ｉＰａｄ】 |
■ スペック ■
項 目 |
説 明 |
|
録画 |
スピード |
30fps【1080p】/60fps【720p】 |
解像度 |
1080p/720p |
|
映像入力 |
映像入力チャンネル |
16CH (BNC) |
映像入力信号 |
HD-SDI (SMPTE 292M) |
|
映像出力 |
メインモニター |
HDMI×１ |
解像度 |
1920x1080(P), 1920x1080(I), 1280x720(P), 1440x900 |
|
サブモニター |
VGA×１ スポット×１ |
|
音声 |
入力/出力 |
16/1 |
アラーム |
入力/出力 |
16/2 |
表示 |
マルチスクリーン |
1画面，4画面，16画面 |
映像 |
画像圧縮方式 |
H.264 |
録画画質 |
Highest / High / Normal / Low |
|
| 録画モード | ｽｹｼﾞｭｰﾙ / 通常 / ｲﾍﾞﾝﾄ (モーション, アラーム, ビデオロス) |
|
記録媒体 |
HDD |
Max. 24TB (3TB x 8HDD) |
コネクター |
USB / RS-485 |
2 USB port / PTZ カメラ, PTZコントローラーインターフェース |
| モーション検知 | エリア/レベル |
22 x 15検知枠・5段階 |
システム |
PTZ制御 |
Various PTZ camera プロットコール / |
アップデート |
USB / Network |
|
S.M.A.R.T. |
HDD異常自動検知 |
|
アラーム |
入力 |
モーション検知 / センサ入力 / ビデオロス |
通知 |
自動Eﾒｰﾙ,遠隔ﾒｯｾｰｼ,ブザー, |
|
検索 |
モード |
イベント・サムネイル・日時・カレンダー |
バックアップ |
ファイルフォーマット |
DVR format |
メディア |
DVD / USB / ネットワーク |
|
ネットワーク |
タイプ |
Static IP, DHCP, DDNS |
BaseｰT |
10/100/1000 Mbps |
|
ブラウザ |
CMS, ブラウザモニタリング機能, モバイルウェブページ機能 |
|
使用条件 |
温度0～45℃, 湿度 5～85% |
|
外形寸法 / 重量 (別途： HDD) |
350(W) X 260(D) X 70(H)mm / 4 kg |
|
電源 |
AC 100V - 220V (50Hz / 60Hz) / DC12V アダプター |
|
KHDVR－１６１２の資料は、コチラからダウンロードできます。 |
|
 |
異常信号発生時、従来の機械警備機能【信号】に連動してライブ映像を監視センターやモバイルフォンに通報し記録。監視センターより現地に設置したＨＤ４内蔵ＨＤＤの録画再生、データ取り出しが可能 |
■ 特 長 ■
① |
ＤＶＲ機能を搭載した一体型【信号+映像】防犯システム |
② |
容易な設置と簡単な使用方法【HD4本体内に送信機能+DVR機能+非常用電源装置をﾚｲｱｳﾄ】 |
③ |
リアルタイム現場映像を確認・検索可能【ｲﾝﾀｰﾈｯﾄ】回線断状態の場合加入回線通報 |
④ |
長時間録画【HDD １TB】と簡便な録画データUSBバックアップ機能 |
⑤ |
管理要員が不要 |
■ スペック ■
Case |
筐体の色/材質 |
白 / Top : ABS プラスティック, Bottom : 1.2t メタル |
寸法 |
260×450×52(横×縦×奥行き) |
|
Security |
電源/電流 |
AC 84V~264V, DC 13.8V, 5V(Standard 3A, Maximum 5A and Cutout) |
バッテリー |
12V / 4AH |
|
通信方式 |
Etherent(TCP/IP) / PSTN(Ademco High Speedor FSK(SHiC Format) |
|
ゾーン(Zone) |
8Port(Open/Close Check) |
|
接続リモコン |
2台まで可能 |
|
その他 |
サイレン、ﾌﾗｯｼｭﾗｲﾄ用出力/ ユーザー個人識別数 : 99名 |
|
ＤＶＲ |
ＯＳ |
Embedded Linux |
ＣＰＵ |
NVS3260B(Nextchip) |
|
Memory |
3.5inch HDD(SATA-Ⅱ) – 500GB 推奨、USB(Data Backup) |
|
LAN |
10/100 Ethernet(RJ45) |
|
| Network | DHCP, Static IP, DDNS |
|
SIO |
Command & Data(防犯機器と連動) |
|
Input |
4CH Camera, 4CH Audio |
|
Output |
VGA |
|
LED |
Display LED 1(Power & Run), 2(HDD), |
|
圧縮方式 |
H.264(高画質、高にネットワーク転送速度) |
|
録画ファイル形式 |
AVI(Audio/Video Interleaving) |
|
録画解像度 |
D1(704*480), Half D1(704*240), CIF(352*240) |
|
フレームレート |
120 fps(D1) |
|
バックアップ |
USB(データバックアップ – AVI形式であるため、 |
|
その他 |
Mouse, RS-232C, |
HD4の資料は、コチラからダウンロードできます。 |
|
